ESTRUCTURA HEAVY DUTY
Estructura con travesaños de longitud variable
para alturas comprendidas entre 18 y 100 cm. (panel de 30 o 40 mm
incluido) La versatilidad de esta estructura nos permite subir la altura
del suelo a cotas elevadas y/o salvar obstáculos bajo el plenum en aquellas
instalaciones donde sea necesario.
Está compuesta de una serie de bastidores con sección rectangular de acero
galvanizado que incorporan una banda de PVC que proporciona un perfecto
asiento del panel, sujetas en cada intersección por el conjunto soporte.

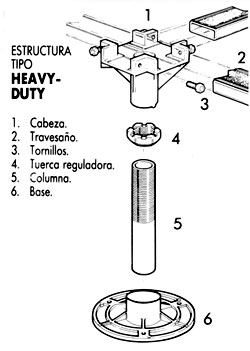

Cada conjunto soporte está formado por una columna tubular roscada y un
conjunto base-cabeza.
La Cabeza realizada en aluminio dispone de tornillos de fijación que
aseguran la inmovilidad de la estructura al suelo.
Su
diseño nos permite posicionarla en cualquier parte
del bastidor según se desee.
Características:
Resistencia mecánica a la compresión carga máxima axial sin deformación
2.500 kg Resistencia con carga uniformemente repartida
con paneles E-30 2.500 Kg/m2
La altura de cada soporte se regula girando la
tuerca ubicada en la columna.
El sonido es amortiguado por medio de bandas de PVC , pegadas en las
secciones rectangulares, que proporcionan un asiento perfecto de la baldosa
y estanqueidad en el plenum.
Cuando se requiere continuidad eléctrica se incorporan a los travesaños
bandas de aluminio.
NOTA: Para canalizar aire acondicionado bajo el
plenum se recomienda una altura mínima de 30 cm.
Alturas de elevación:
Altura mínima incluida
baldosa de 30 mm............................. 180 mm
Altura máxima recomendada
incluida baldosa de 30 mm..................................................
1.000 mm
RESISTENCIA MECANICA A LA COMPRESION
|
|
Carga máxima axial
sin deformacion
2.600 kg.

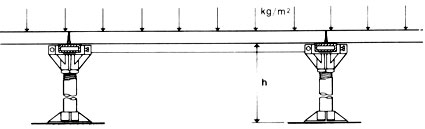

h = 450 mm |
RESISTENCIA CON CARGA UNIFORMEMENTE REPARTIDA
CON PANELES INCORPORADOS (E-30) 2.500 kg/m2
|
|
|
